1.問題提出

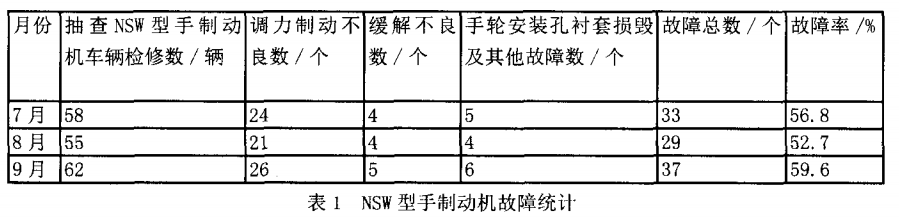

    NSW型手制動機是在FSW型手制動機的基礎上經局部改進而成的手制動機，它保留了FSW型手制動機的優點，并簡化了結構，具有較好的防溜性能，能較好地保證車輛的停放安全性，目前已成為鐵路貨車的主型手制動機，也成了在運行過程中出現故障較多的手制動機。本文在深入調查和研究了其在一定時期內的故障發生情況的基礎上，分析了其發生的原因，并提出了幾點粗淺的意見和建議。2013年7月至9月，杭州北車輛段喬司檢修車間檢修段修車輛時，共發現 58個NSW型手制動機故障，故障率達到了56.6%，其中大部分為調力作用不良和緩解作用不良。如表1所示：

2.原因分析

    2.1.施行調力制動時，功能手柄從“常用位向“調力”位轉換，與功能手柄連接的擋桿與棘舌碰撞。由于擋桿經常受力，其與調速手柄連接處(即應力最大處)經常性地折斷，造成手制動機調力制動功能失效。

    2.2.箱殼密封性不強，箱腔內濕度較大，潤滑不足，手制動機又不常用，天長日久，主動軸組成逐漸銹死，造成手制動機調力制動功能失效。

    2.3.手制動機零部件制作材料材質不高，加之操作工人們?cè)谘b卸貨物過程中操作不當或人為破壞導致調速手柄折斷、手輪安裝孔襯套偏磨損毀、手輪變形或其他故障，導致手制動機調力制動功能失效或不良。

    2.4.裝卸貨物過程中操作不當，外力過大時，可能使主動軸組成彎曲變形，號致與主動軸配合的鍵輪、離合器或小齒輪某處卡滯，造成緩解不良。

    2.5.由于在手制動過程中，加載在手輪上的力是通過主動軸上的鍵輪及離合器傳遞到小齒輪的，離合器齒經常受力，容易斷裂。在進行緩解操作時，斷裂的離合器齒不能隨離合器整體做軸向運動，無法切斷與小齒輪的傳動，從而無法緩解。

3.建議

    3.1.優化棘舌檔桿結構，提高擋桿強度，并增大擋桿與功能手柄連接處的圓弧半徑，減少擋桿與功能手柄連接處的應力，從而延長擋桿的使用壽命。

    3.2.對于由棘舌擋桿折斷所造成的調力制動作用不良的故障，可在原擋桿位置加焊直徑為8mm的圓鋼代替原擋桿，以保證在調力制動扳動功能手柄時，能夠帶動棘舌離開棘輪，從而保證調力制動性能。

    3.3.加強主動軸組成及各齒輪和棘輪的潤滑性和箱殼的密封性，防止主動軸組成銹死和嚙合齒輪作用不良。

    3.4.在運用過程中，對于因離合器齒斷裂導致緩解不良的，可分解取出斷裂齒片，依靠離合器上的其他齒片暫時維持手制動機性能。

    3.5.規范貨物裝卸，杜絕對車輛各部件的意外損壞。并加強區間鐵路設施的保護，防止人為破壞車輛部件。
