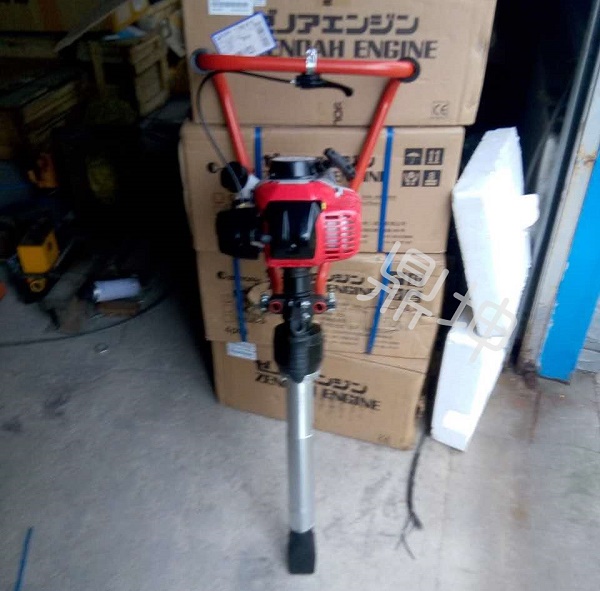

ND-4型手提式內燃搗固鎬是鐵路道床養護的一種小型養路機械，主要適用于道岔及繁忙線路上利用列車間隔進行的搗固作業，它具有重量輕、體積小、性能優良、壞損率低、上下道方便迅速、操作輕便等優點。

技術參數：

    內燃機：本田GX35

    汽油機油箱容積：0.95L

    輸出動力：1.6hp

    振動頻率：120-150Hz

    偏心軸旋轉速度：8500±500r/min

    使用環境：-5℃-40℃

    汽油機功率：2.0Hp/7000-7500rpm

    外形尺寸：350×360×1030(mm)

    激振力：4200N

    整機重量：14.5kg

基本結構與工作原理：

    本機采用汽油機與搗固棒直接連接的設計，主要由汽油機、減振裝置、傳動軸、振動體和手把組成。其工作原理為：汽油機經離合器、軟軸帶動偏心鐵，產生振幅實現搗固作業。

基本結構：

    1啟動手柄、2汽油機、3手把、4離合器、5減振裝置、6搗固棒、7鎬頭

使用與維護:

    1檢查或緊固機器各部螺栓和螺紋連接處，應連接牢固。

    2將汽油和二沖程小松汽油機專用潤滑油以50:1的比例混合，并搖拌均勻。

    3將混合汽油灌入汽油機機箱，擦凈外表面殘留的汽油。

    4向偏心塊軸承內注油（30號機械油）。注油時，先從套筒端蓋上卸下M6x10內六角螺釘，然后用針管向油孔內注油，注油完畢，再將螺釘緊固。首次注入量為20ml，以后每工作100小時注油一次，每次注油10ml。

    注意：棒內潤滑油不可過量，油面高度以不接觸到偏心塊下端軸承為宜。
